目前看了百度上提供的繪制沉降觀測曲線的方法，利用CASS軟件和EXCEL2003進行繪制，差不多已經過時了，CASS軟件繪制曲線相對來說還是比較繁瑣的，主要是利用了軟件繪制斷面的功能，另一種EXCEL2003現在用的人很少了，基本上是2007以上的版本，所以方法陳舊需要更新。

下面我們提供了兩種簡單易操作的方法，先介紹第一種利用EXCEL2013進行繪制曲線。第二種，我們會講解如何利用建筑變形分析系統（需要的話加微信：ssssss888688）繪制沉降觀測曲線圖。

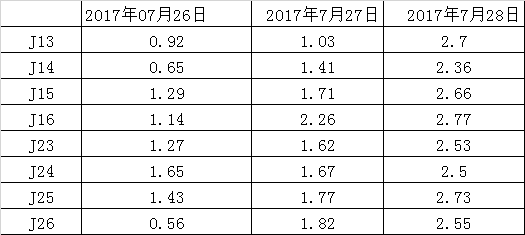

第一步：把觀測數據整理好，一般是觀測點點號為縱軸，時間為橫軸，數據如下

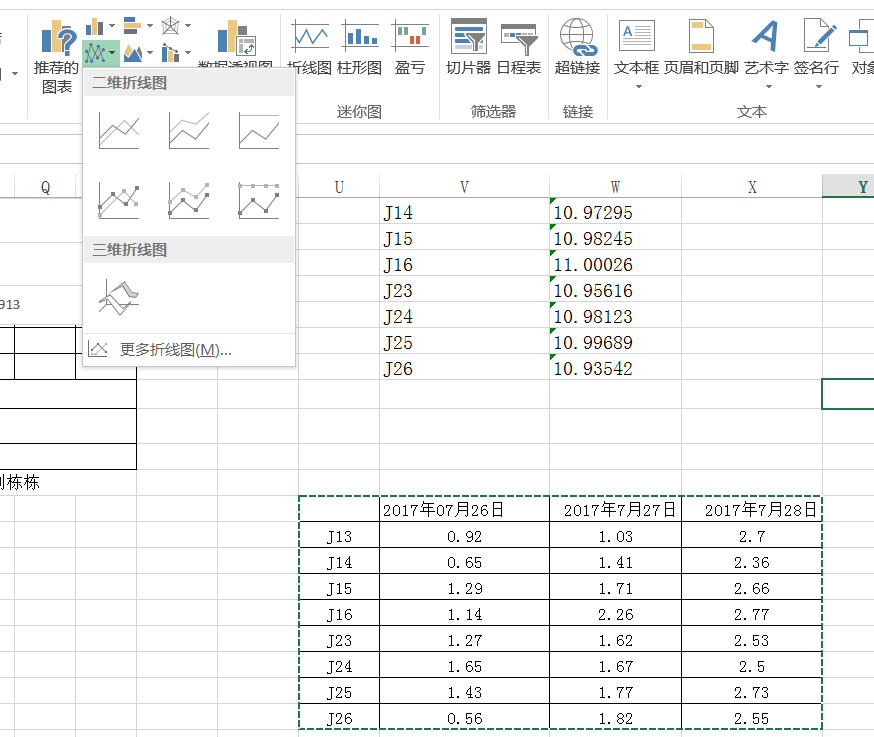

第二步：選中需要生成曲線的數據，選擇插入里面的折線圖，折線圖有很多樣式，根據情況選擇其中一種

第三步：生成的曲線數據如下，這樣并不滿足我們的情況

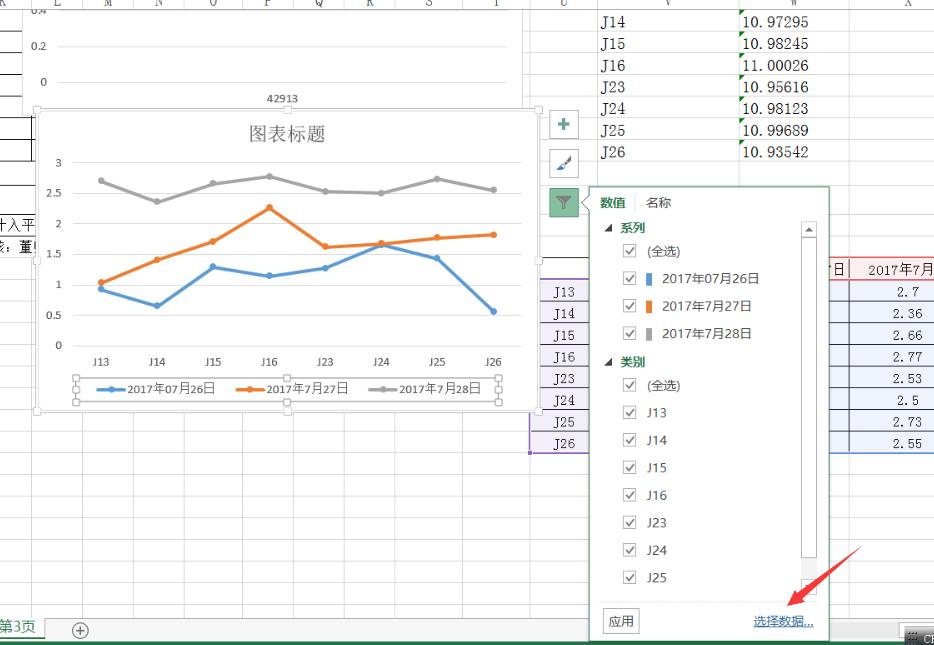

第四步：數據調整，點擊右側漏斗型按鈕，選擇數據，切換行/列，就可以了

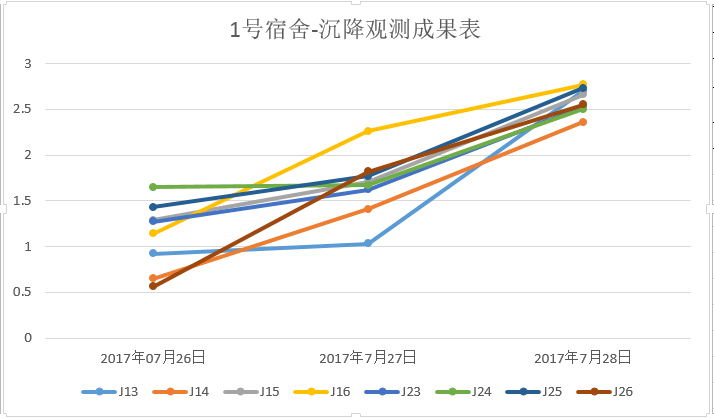

第五步：結果數據的整理，把名稱進行修改

另一種方法更加的簡單，我們是利用現在用于沉降觀測最多的軟件，建筑變形分析系統（想了解更多功能可以點擊查看）可以實現一鍵成圖，軟件目前可以生成各種曲線圖，可以將曲線圖保存為dxf格式和jpg格式，打印起來更加的方便。包括沉降過程線圖（帶回歸分析曲線）、沉降過程監測圖（帶回歸分析曲線）、建筑物平均沉降過程線圖（帶回歸分析曲線）、沉降差過程線圖（帶回歸分析曲線）、建筑物沉降點沉降過程線組合圖、建筑物平均沉降速度線圖、沉降點沉降速度線圖、建筑物沉降點沉降速度線組合圖、荷載變化曲線、等沉降曲線圖、等沉降速度曲線圖、區域等沉降曲線圖、區域等沉降速度曲線圖、沉降展開圖。

是不是心動了，功能很強大的，各種曲線圖應有盡有，下面針對沉降曲線圖進行講解

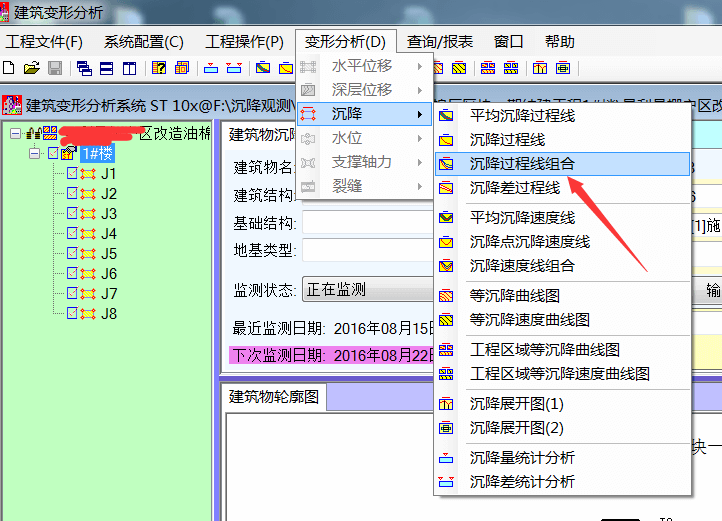

第一步：打開我們的沉降數據psj工程，然后選擇變形分析-沉降-沉降過程曲線組合

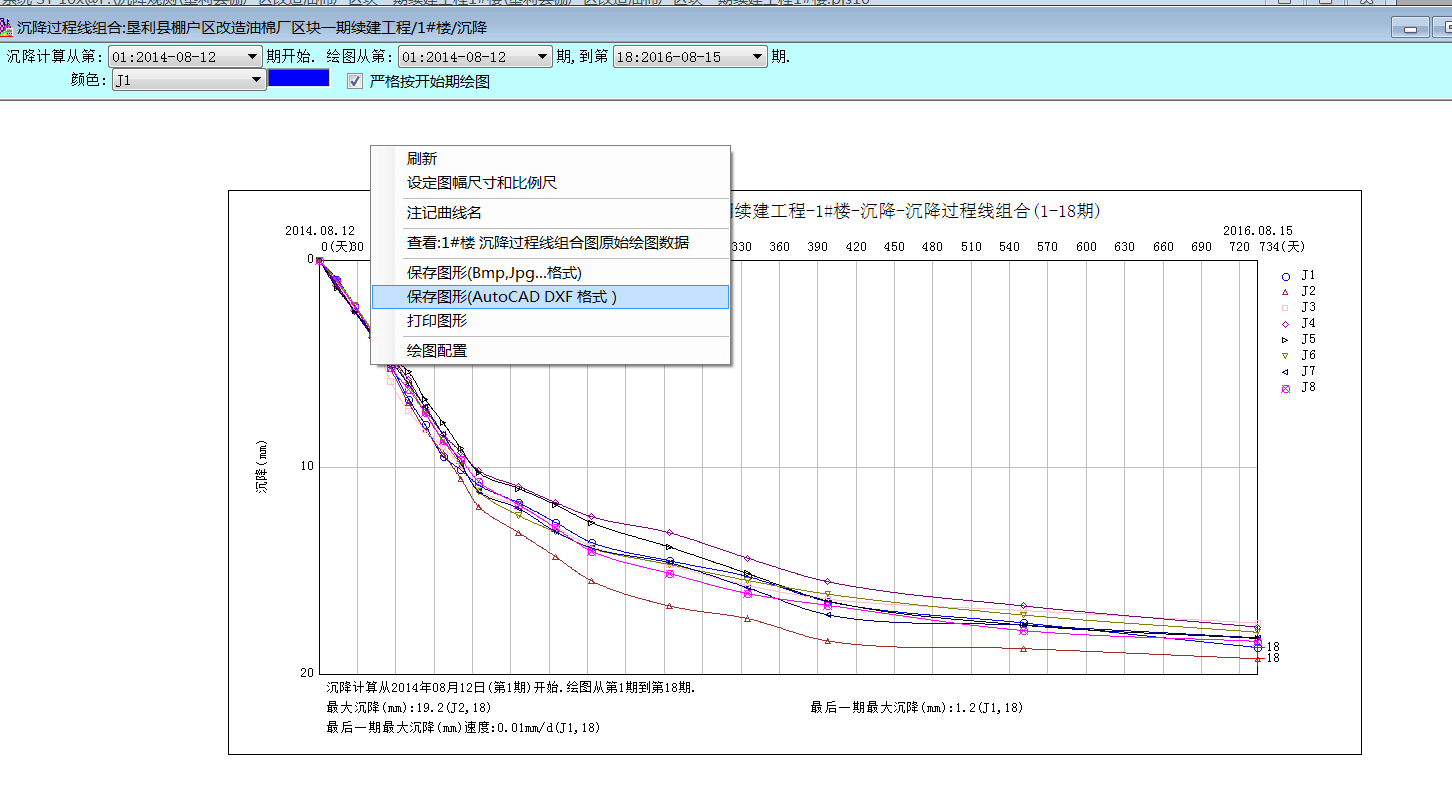

第二步：可以用鼠標滾輪進行放大縮小，合適以后直接右擊鼠標保存為dxf或者jpg就可以了

從上面可以看出，這兩種繪制沉降觀測曲線圖的方法相對都比較簡單，但是建筑變形分析系統更快，而且曲線樣式更加的多樣化，如果需要軟件，可以加微信：ssssss888688
